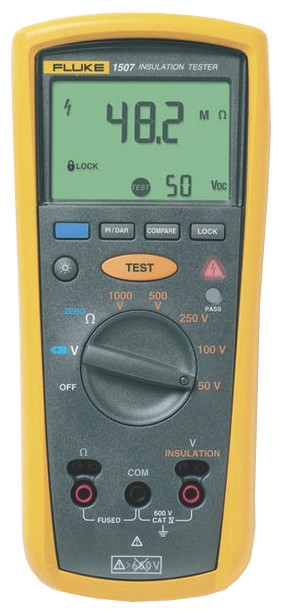

Eristysvastusmittari Fluke 1507

Fluke 1507- ja 1503-eristysvastusmittarit ovat kompakteja, kestäviä, luotettavia ja helppokäyttöisiä. Useiden testijännitteiden ansiosta ne ovat ihanteellisia vianhakuun, käyttöönottotarkastuksiin ja ennaltaehkäisevään kunnossapitoon. , , Työkalujen lisäominaisuudet, kuten testipainikkeellinen mittapää, säästävät sekä aikaa että rahaa mittausten suorittamisessa. , , Toiminnot, - Eristysvastuksen mittausalue:, 1507: 0,01 MO...10 GO, 1503: 0,1 MO...2000 MO, - Eristysvastuksen testijännitteet:, 1507: 50 V, 100 V, 250 V, 500 V, 1000 V, 1503: 500 V, 1000 V, - Polarisaatioindeksin ja dielektrisen absorptiosuhteen automaattinen laskenta säästää aikaa ja rahaa (vain 1507), - Vertailutoiminto (Pass/Fail) nopeuttaa toistuvien mittausten tekemistä (vain 1507), - Testipainikkeellinen mittapää helpottaa toistuvien testausten tekemistä sekä testausta vaikeasti tavoitettavista kohteista, - Jännitteellisen piirin ilmaisu lisää käyttäjäturvallisuutta: eristysvastustesti estetään, jos jännite on yli 30 V., - Automaattinen kapasitiivisen jännitevarauksen purku suojaa käyttäjää., - AC/DC-jännite: 0,1 V...600 V, - 200 mA, jatkuvuus, - Resistanssi: 0,01 O,...20,00 kO, - Paristoja säästävä automaattinen sammutustoiminto, - Suuressa taustavalaistussa näytössä lukemat näkyvät selkeästi, - Ylijänniteluokitus: CAT IV 600 V, - Jokaisen mittarin mukana toimitetaan testipainikkeellinen mittapää, mittausjohdot, mittapäät ja hauenleuat, - Mittariin sopii Fluke TPAK -magneettiripustin, joka vapauttaa molemmat kädet muuhun työhön, - Neljä AA-alkaliparistoa (NEDA 15 A tai IEC LR6); riittävät vähintään 1000 eristysvastustestiin, - Yhden vuoden takuu, , Tekniset tiedot, - Suurin liitokseen syötetty jännite 600 V ac rms tai dc, - Säilytyslämpötila -40 - 60°C, - Käyttölämpötila -20...55 °C, - Lämpötilakerroin 0,05 x (määritetty tarkkuus) / °C, jos lämpötila on alle 18 °C tai yli 28 °C (alle 64 °F tai yli 82 °F), - Suhteellinen kosteus , 0 %...95 %, kun lämpötila on 10 °C...30 °C (50 °F...86 °F), 0 %...75 %, kun lämpötila on 30 °C...40 °C (86 °F...104 °F), 0 %...40 %, kun lämpötila on 40 °C...55 °C (104 °F...131 °F), - Tärinä Satunnainen, 2 g, 5...500 Hz / MIL-PRF-28800F, luokan 2 laite, - Iskunkestävyys 1 metrin pudotustesti (IEC 61010-1 2nd Edition) (pudotus yhden metrin korkeudelta, kaikki kuusi sivua, tammilattia), - Sähkömagneettinen yhteensopivuus Jos RF-kenttä on 3 V/M, tarkkuus = määritetty tarkkuus (EN 61326-1:1997), - Turvallisuus ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 ja IEC/EN 61010-1 2nd Edition, mittausluokka IV 600 V (CAT IV), - Sertifikaatit CSA standardin CSA/CAN C22.2 No. 61010,1-04 mukaan; TUV standardin IEC/EN 61010-1 2nd Edition mukaan, - Akut Neljä AA-paristoa (NEDA 15A tai IEC LR6), - Paristojen käyttöikä , - Eristysvastusmittaus Kun uudet paristot on vaihdettu, mittarilla voi suorittaa vähintään 1000 eristysvastusmittausta huoneenlämpötilassa. Normaaliolosuhteissa: 1000 V - 1 MO, pulssisuhde 5 sekuntia päällä ja 25 sekuntia pois, - Resistanssimittaukset Kun uudet paristot on vaihdettu, mittarilla voi suorittaa vähintään 2500 maadoitusliitännän resistanssimittausta. Normaaliolosuhteissa: 1 O, pulssisuhde 5 sekuntia päällä ja 25 sekuntia pois, - Koko 5,0 cm (K) x 10,0 cm (L) x 20,3 cm (P), - Paino 550 g, - IP-luokitus IP40, - Korkeus merenpinnasta , - Käyttö: 2000 m CAT IV 600 V, 3000 m CAT III 600 V, - Varastossa (ei käytössä): 12 000 m, - Alueen ylitys: 110 % alueesta, - Laitteeseen kuuluvat vakiovarusteet TL224-mittausjohdot, TP74-mittapäät, hauenleuat PN 1958654 (punainen) ja PN 1958646 (musta), suojakotelo ja testipainikkeellinen mittapää
